施工前準(zhǔn)備：（1）主要材料：碳纖維布、碳纖維浸漬膠。（2）輔助材料：低速攪拌器 、滾筒、刮板 、剪刀、角向磨光機(jī)、鑿子、 吹風(fēng)機(jī)、榔頭、量具、找平材料等。（3）搭設(shè)腳手架：按安全規(guī)程要求搭設(shè)好腳手架，高度以滿足施工要求和施工方便。（4）施工程序：表面處理→修補(bǔ)找平→定位、下料→膠料配制→粘貼碳纖維布→表面防護(hù)→檢驗(yàn)、驗(yàn)收?！?nbsp; 粘貼碳纖維布施工流程 1.基面處理 處理好需要粘貼碳纖維布的混凝土表面，將粉刷層及劣化層鏟除，露出混凝土基層面。用打磨機(jī)將粘貼面打磨平整，夾角打磨成弧狀，有坑洞、缺陷的地方修補(bǔ)找平，基層表面清理干凈，保持干燥，需要粘貼碳纖維布的部位提前做好標(biāo)記。2.根據(jù)現(xiàn)場需要裁剪好碳纖維布 根據(jù)現(xiàn)場需要粘貼碳纖維布的基面尺寸，提前（用剪刀即可）裁剪好碳纖維布。3.配置碳纖維浸漬膠 將美固佳碳纖維浸漬膠，按照A:B=2:1 的比例，混合攪拌均勻。每次配膠不要一次性混合太多， 少量配膠，現(xiàn)配現(xiàn)用，用多少混合多少。尤其夏季施工，因溫度高，混合后的膠宜在10分鐘內(nèi)使用完畢， 冬季施工可在20-30分鐘內(nèi)使用完畢。如果工人施工慢，或人手不夠，就每次少混合一點(diǎn)，以免一次性配膠太多，因施工不及時(shí)造成混合后的膠體發(fā)熱變稠從而浪費(fèi)。4.基面涂膠 將混合攪拌均勻后的美固佳碳纖維浸漬膠，用滾筒滾涂在需要粘貼碳纖維布的基層表面。5.粘貼碳纖維布 （a）將裁剪好的碳纖維布粘貼在滾涂過膠水的基面上；（b）用刮板沿著碳絲編織方向反復(fù)碾壓碳纖維布，促使碳纖維布平直、延展、無氣泡，膠水充分滲透。（c）在碳纖維布表面再次滾涂一遍碳纖維浸漬膠；（d）再次用刮板沿著碳絲編織方向反復(fù)碾壓碳纖維布，促使碳纖維布平直、延展、無氣泡，膠水充分滲透， 這里需要注意的是碳纖維布一定要被膠水完全浸潤，濕透。膠量必須充足飽滿。備注：碳纖維布如有接頭需要搭接,搭接長度應(yīng)為 20cm,且接頭應(yīng)在基材全長的 1/3 處,不宜在基材的中間搭接。6.固化—檢驗(yàn)—其他防護(hù)裝飾處理 待膠水固化，檢驗(yàn)施工無問題，表面再做其他裝飾或防護(hù)處理。說明：·如需要貼二層碳纖維布請?jiān)诘谝粚映跏脊袒蟀错樞虿襟E進(jìn)行操作?！と缧枰谔祭w維布表面涂刷粉刷層，可在碳纖維布粘貼后涂有膠水的表面均勻的撒一些細(xì)沙，以增加粉刷層的粘結(jié)性。 碳纖維布加固施工演示視頻：
所需材料：1.環(huán)氧樹脂灌縫膠： 液體膠，用于注入縫隙內(nèi)部進(jìn)行填充修補(bǔ)。2.封口膠： 膏泥狀膠，用于封閉裂縫口表面縫隙和粘貼注膠嘴底座。3.注膠器（針筒和注膠嘴底座）：把灌縫膠注入縫隙內(nèi)所需要使用的工具?！?nbsp; 施工操作流程： 1.裂縫檢查及標(biāo)記檢查好裂縫發(fā)生部位、裂縫寬度、長度、深度和貫穿情況，并了解裂縫是否含水，滲水，修補(bǔ)之前做好標(biāo)記，保持干燥。2.裂縫清理及表面處理將裂縫表面兩側(cè)3-4cm范圍內(nèi)灰塵、雜物清理干凈，用吹氣筒和細(xì)鋼絲將縫隙內(nèi)清理干凈，不要將裂縫堵塞，保證裂縫干燥。3.標(biāo)記注膠點(diǎn)位將鋼卷尺沿著裂縫走向測量并標(biāo)記注膠嘴位置，根據(jù)裂縫寬度、深度等具體情況約每20cm距離標(biāo)記一個(gè)注膠點(diǎn)位。4.配置封口膠、并預(yù)埋注膠嘴底座將美固佳封口膠，A、B膠按照2:1的比例混合攪拌均勻（少量配膠，用多少配多少，不要一次性配膠太多），然后將混合后的封口膠，涂抹于注膠嘴底座底部，注意不要將中間的注膠口堵住，然后將注膠嘴底座粘貼在標(biāo)記位置，注膠嘴底座中間孔洞必須對準(zhǔn)縫隙，保證導(dǎo)流通暢，注膠嘴應(yīng)粘貼牢固，同時(shí)底坐四周需封閉嚴(yán)實(shí)，將所有標(biāo)記點(diǎn)全部粘貼好注膠嘴底座。5.封閉裂縫表面注膠底座安裝完成后，再將美固佳封口膠沿著裂縫表面將裂縫表面封死，確保嚴(yán)密，防止后續(xù)注膠時(shí)膠水從裂縫口溢出。等待封口膠固化，再進(jìn)行后續(xù)操作。6.配置環(huán)氧樹脂灌縫膠，用注膠器針筒進(jìn)行注膠· 將美固佳環(huán)氧樹脂灌縫膠，A、B膠按照2:1的比例混合攪拌均勻，每次混合膠水不宜混合太多，用多少 混合多少，少量配膠，現(xiàn)配現(xiàn)用。尤其夏季施工時(shí)因溫度高，混合后的膠水宜在10分鐘內(nèi)使用完畢， 冬季混合后的膠水宜在20-30分鐘內(nèi)使用完畢，以免配膠太多，施工不及時(shí)，造成混合后的膠水變稠 無法使用而浪費(fèi)。也可以按照A:B=3:1進(jìn)行配膠適當(dāng)延遲可施工時(shí)間。· 然后用注膠器針筒抽取混合后的環(huán)氧樹脂灌縫膠，旋緊與注膠底座上，松開針筒拉桿彈簧，進(jìn)行注膠， 針筒內(nèi)膠水注完后，可反復(fù)抽取多次進(jìn)行注膠，直至注滿全部裂縫。7.拆除注膠針筒，堵頭堵住底座注膠口注膠時(shí)注意觀察注膠進(jìn)度和注膠量，直至整條裂縫都注滿膠水為止。注膠結(jié)束后，拆除注膠針筒，用堵頭堵住底座上面的注膠口。8.固化及表面處理待灌縫膠完全固化后，拆除注膠底座，用封口膠將底座拆除部位抹平。等封口膠固化后，再將裂縫表面打磨平整即可。其他注意事項(xiàng)1.施工環(huán)境通風(fēng)干燥，粘貼面潔凈，油污的地方用丙酮清洗干凈。2.使用前必須根據(jù)環(huán)境、溫度和工藝條件進(jìn)行膠的試驗(yàn)調(diào)制，以確定配比。3.常溫膠固化溫度不低于5℃，環(huán)境溫度20-25℃時(shí)固化時(shí)間不少于3天，環(huán)境溫度低于10℃時(shí)固化時(shí)間不得少于7天。4、為保證A、B兩組份混合均勻，采用機(jī)械攪拌為宜:用注膠器進(jìn)行壓力灌漿，待灌滿后應(yīng)及時(shí)封閉灌漿嘴。5.配制好的膠液應(yīng)一次性用完，灌完漿后要及時(shí)用丙酮清洗壓力灌漿器及其它施工工具。6.本品無毒，施工時(shí)應(yīng)佩帶手套、口罩、護(hù)目鏡，如不慎觸及皮膚時(shí)，可先用丙酮擦拭，再用水沖洗干凈。

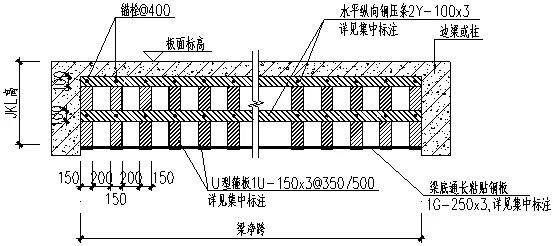

在建筑加固應(yīng)用中粘鋼加固也很常見，結(jié)構(gòu)補(bǔ)強(qiáng)百分之四十以下的加固工藝經(jīng)常會先擇粘鋼工藝，在日常加固施工中很多初學(xué)者經(jīng)常會問到平面圖紙中的1g-200是說明意思、1U-200*3@300又是什么意思？其實(shí)這是建筑結(jié)構(gòu)加固施工設(shè)計(jì)圖的語句表示，通過語句可以明確鋼板做幾層以及鋼板的寬度、鋼板厚度、U型箍的間距以及做法等，今天上海量固建筑科技有限公司給大家分析一篇粘鋼加固施工圖平面注寫方法注寫內(nèi)容，本文詳細(xì)介紹了圖紙中的語句：【梁粘鋼加固平面注寫方法注寫內(nèi)容】梁編號： 例如：JKL1 表示粘鋼加固梁1號梁2.原梁截面尺寸b*h 例如：300*500，表示原梁截面寬度300mm，厚度500mm3.梁底鋼板層數(shù)、寬度和厚度 例如：1G-300*3，表示1層鋼板，寬度300mm 厚度3mm4.例如U型箍層數(shù)、寬度、厚度、軸線間距及分布長度a.例如1U-200*3@300（1200）/400.表示1層鋼板U型箍，寬度為200.厚度為3.鋼板U型箍軸距在加密區(qū)為300.分布長度1200，非加密區(qū)軸距間距為400b.例如1U-200*3@300，表示1層鋼板U型箍，寬度為200，厚度為3，鋼板U型箍沿梁全長加固，軸線間距為300c.例如1U-200*3@300/-,表示1層鋼板u型箍，寬度為200，厚度為3，鋼板u型箍軸線間距在加密區(qū)為300.非加密區(qū)不進(jìn)行加固d.例如1U-2*200*3@300，表示1層鋼板U型箍，寬度為200，厚度為3，在梁兩端各2個(gè)5.壓條尺寸例如 1Y-100*3，表示1層壓條，鋼板寬度100，厚度為3，沿梁跨通長粘貼例如 1Y-100*3/1500，表示1層壓條，鋼板寬度為100，厚度為3 ,長度1500，梁兩端每側(cè)各粘一條備注，1.當(dāng)僅進(jìn)行斜截面抗剪加固時(shí)，梁底粘鋼可缺省，U型箍和壓條的表示方法同上. 2.第一肢U型箍離柱邊凈間距不小于50你學(xué)會了嗎？想了解更多加固小知識，請認(rèn)準(zhǔn)美固佳^_^....
從事建筑加固行業(yè)的朋友想必對都認(rèn)識，也使用過這兩種膠，植筋膠和粘鋼膠。由于它們都是屬于環(huán)氧樹脂膠，很多朋友在施工的時(shí)候會將他們混合或交換使用，但是這到底合不合適?對建筑加固效果是否會產(chǎn)生壞的影響呢?今天就這個(gè)問題來跟大家展開討論?！ ∈遣皇怯羞@樣一種熟悉情況，一同采購回來的植筋膠和粘鋼膠，總會遇上植筋膠不夠用，就用粘鋼膠替代使用，或反之，因?yàn)榭粗疾畈欢?，都是環(huán)氧樹脂膠。而恰恰是這種錯(cuò)誤的想法，往往給建筑加固工程帶來不必要的麻煩，或者直接影響加固效果。 雖然植筋膠和粘鋼膠，這兩者都是呈膏體狀。但是你知道嗎，粘鋼膠的抗拉強(qiáng)度和伸長率所需要達(dá)到的指標(biāo)遠(yuǎn)超植筋膠，如果強(qiáng)行使用植筋膠代替粘鋼膠的話，由于植筋膠的抗拉強(qiáng)度不如粘鋼膠，所以在受到一定拉力的時(shí)候，植筋膠無法達(dá)到使用粘鋼膠時(shí)所能達(dá)到的預(yù)期抗拉效果，會很快破裂。而由于植筋膠的抗拉強(qiáng)度不如粘鋼膠，也導(dǎo)致其伸長率較為低，因?yàn)檎Ｊ褂谜充撃z時(shí)，粘鋼膠的伸長率與鋼板屈服伸長率相近，所以能夠?qū)⒘鞯戒摪迳?，如若換成植筋膠就會出現(xiàn)問題。 在這里會有朋友覺得，那這肯定是植筋膠不夠好的問題。不是的，因?yàn)橹步钅z在建筑加固中與粘鋼膠針對的需求不一樣，植筋膠自然不需要有像粘鋼膠一樣的高性能，所以不會有廠家在原本性能已經(jīng)夠用的植筋膠上，不惜成本再研發(fā)更加高性能的，這是不實(shí)際的。所以我們只能規(guī)范我們自己的施工使用方法，不要為了貪方便或者擔(dān)心浪費(fèi)材料，作出植筋膠和粘鋼膠替代使用的選擇。因?yàn)槭┕そY(jié)構(gòu)無小事，一旦哪個(gè)流程不按常規(guī)來走，對建筑加固效果會起到壞的影響，甚至加固失敗。 不僅植筋膠和粘鋼膠代替使用會影響建筑加固效果，在建筑加固中，植筋膠和粘鋼膠如果購買到劣質(zhì)的，性能不達(dá)標(biāo)，也會拉低整個(gè)工程的質(zhì)量，而這都是我們不希望的。
Copyright Reserved 2014-2024 上海量固建筑科技有限公司 版權(quán)所有
地址：上海市嘉定區(qū)希望路689弄寶龍中心12號樓402（塔里木路88弄1號）
備案號：滬ICP備2021036623號
滬公網(wǎng)安備31011402011895號 技術(shù)支持：上古建站
QQ客服
